Τύπος δικτύου σωλήνων του συστήματος αυτόματης καταστολής πυρκαγιάς IG541

Περιγραφή:

Το IG541 μικτό πυροσβεστικό αέριο Ο παράγοντας είναι ένας άχρωμος, άοσμος, μη τοξικό, μη αγώγιμο και καθαρά «πράσινο» συμπιεσμένο αέριο. Αποτελείται από φυσικά αέρια—άζωτο, αργό και διοξείδιο του άνθρακα—με άμεσα διαθέσιμες πρώτες ύλες. Κατά την καταστολή πυρκαγιάς, δεν εμποδίζει την ορατότητα, ούτε δημιουργεί διαφορές θερμοκρασίας ή διαβρωτικά προϊόντα αποσύνθεσης. Η απελευθέρωση αυτού του παράγοντα απλώς επιστρέφει τα φυσικά αέρια πίσω στο περιβάλλον. Δεν έχει δυναμικό καταστροφής του όζοντος (ODP), δεν συμβάλλει στο φαινόμενο του θερμοκηπίου και δεν παράγει χημικές ουσίες που βλάπτουν την ατμόσφαιρα. Σε αντίθεση με τα πυροσβεστικά μέσα με βάση το halon ή τα εναλλακτικά μέσα, αποφεύγει προβλήματα τοξικότητας που σχετίζονται με τη χρήση τους κατά την καταστολή πυρκαγιάς, καθιστώντας το ιδανική επιλογή για περιοχές με συχνή ανθρώπινη δραστηριότητα.

Στοιχεία συστήματος, δομή και παράμετροι:

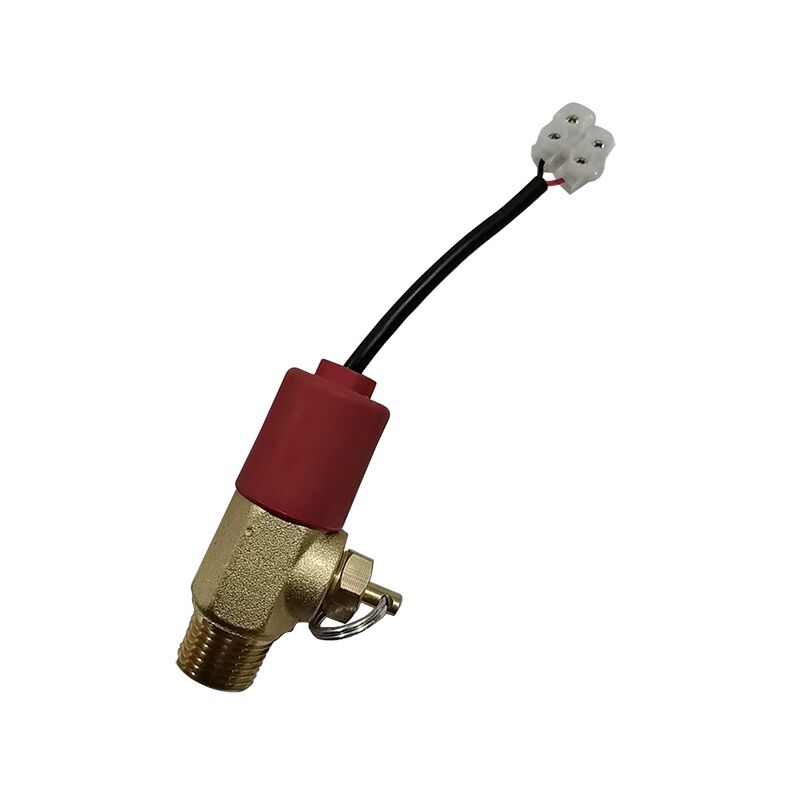

6. Ηλεκτρομαγνητικός οδηγός:

6.1 Σκοπός

Η ηλεκτρομαγνητική βαλβίδα δοχείου είναι εγκατεστημένη στον κύλινδρο αερίου εκκίνησης για να σφραγίσει το αέριο εκκίνησης μέσα. Κατά τη διάρκεια μιας πυρκαγιάς, ο ελεγκτής εκδίδει μια εντολή καταστολής πυρκαγιάς, ενεργοποιώντας τον ηλεκτρομαγνήτη μέσα στη βαλβίδα για να την ανοίξει και να απελευθερώσει το αέριο εκκίνησης. Στη συνέχεια, το αέριο ρέει μέσω του αγωγού εκκίνησης, ενεργοποιώντας την αντίστοιχη βαλβίδα επιλογής και βαλβίδα δοχείου για να απελευθερώσει το πυροσβεστικό μέσο για καταστολή.

Μοντέλο _ Δομικό διάγραμμα και κύριες παράμετροι απόδοσης:

7. Βαλβίδα επιλογής (ονομάζεται επίσης βαλβίδα διανομής):

Δομή: Η βαλβίδα επιλογής αποτελείται κυρίως από ένα σώμα βαλβίδας, έναν κύλινδρο κίνησης και άλλα εξαρτήματα.

Αρχή Λειτουργίας: Η βαλβίδα επιλογής χρησιμοποιείται σε συστήματα συνδυασμένης διανομής. Όταν εμφανίζεται συναγερμός πυρκαγιάς στη ζώνη προστασίας που αντιστοιχεί στη βαλβίδα επιλογής, ο ελεγκτής συναγερμού πυρκαγιάς εξάγει ρεύμα συνεχούς ρεύματος 24 V για να ανοίξει τη βαλβίδα μετάδοσης κίνησης που σχετίζεται με τη βαλβίδα διανομής. Το αέριο ενεργοποίησης ρέει μέσω του σωλήνα ελέγχου αέρα, ο οποίος ανοίγει τη βαλβίδα επιλογής. Στη συνέχεια, το αέριο διέρχεται μέσω του σωλήνα ελέγχου αέρα και μιας βαλβίδας ελέγχου αερίου για να ενεργοποιήσει τη βαλβίδα δοχείου πυροσβεστικού μέσου. Στη συνέχεια, το πυροσβεστικό μέσο παραδίδεται στη ζώνη προστασίας μέσω του σωλήνα συλλογής, της βαλβίδας επιλογής και του δικτύου διανομής. Σε καταστάσεις έκτακτης ανάγκης, η λαβή μπορεί να λειτουργήσει χειροκίνητα για να ανοίξει η βαλβίδα επιλογής. Ωστόσο, υπό κανονικές συνθήκες, το προσωπικό δεν πρέπει να χειρίζεται τη λαβή για να αποτρέψει την ακούσια ενεργοποίηση. Το εξωτερικό διάγραμμα φαίνεται παρακάτω:

8. Μεταλλικός σωλήνας

8.1 Σκοπός: Παρέχει μια ευέλικτη σύνδεση μεταξύ της βαλβίδας του δοχείου και της βαλβίδας αντεπιστροφής, μετριάζοντας την επίδραση ροής στο μικτό πυροσβεστικό μέσο αερίου.

8.2 Δομή: Κατασκευασμένο από κυματοειδείς σωλήνες από ανοξείδωτο χάλυβα και συρμάτινο πλέγμα από ανοξείδωτο χάλυβα. Ο εύκαμπτος σωλήνας σύνδεσης χρησιμεύει ως ο αγωγός που συνδέει τη βαλβίδα του δοχείου και τη βαλβίδα αντεπιστροφής υγρού, παρέχοντας λειτουργία ρυθμιστή πίεσης. Αποτελείται κυρίως από έναν εύκαμπτο σωλήνα πλεγμένο από χάλυβα και εξαρτήματα εύκαμπτου σωλήνα. Η εξωτερική εμφάνιση και οι διαστάσεις του εύκαμπτου σωλήνα σύνδεσης (που μπορεί να κατασκευαστεί κατά παραγγελία σύμφωνα με συγκεκριμένες απαιτήσεις) είναι οι εξής:

9. Βαλβίδα μονής κατεύθυνσης

9.1 Σκοπός: Εγκαταστάθηκε στο σωλήνα συλλέκτη IG-541 για να αποτρέψει την αντίστροφη ροή του μικτού αερίου από το σωλήνα.

9.2 Δομή: Αποτελείται από εξαρτήματα όπως το σώμα βαλβίδας, ο πυρήνας της βαλβίδας και το ελατήριο. Διαθέτει νέο σχεδιασμό, ευέλικτη λειτουργία, εξαιρετική απόδοση στεγανοποίησης και χαμηλή αντίσταση στα υγρά.

9.3 Εφαρμογή: Η ευελιξία και η απόδοση στεγανοποίησης του πυρήνα της βαλβίδας θα πρέπει να ελέγχονται τακτικά.

10. Πνευματική βαλβίδα αντεπιστροφής

10.1 Σκοπός: Για χρήση στη γραμμή ελέγχου αέρα κατά την εκκίνηση του συστήματος.

10.2 Δομή: Αποτελείται από εξαρτήματα όπως το σώμα βαλβίδας, ο πυρήνας της βαλβίδας και το ελατήριο, με νέο σχεδιασμό, ομαλή λειτουργία, εξαιρετική απόδοση στεγανοποίησης και εύκολη εγκατάσταση.

10.3 Εφαρμογή: Το πνευματικό σύστημα σωληνώσεων ελέγχου χρησιμοποιεί εξαρτήματα σωληνώσεων τύπου σφιγκτήρα για συνδέσεις, χρησιμοποιώνταςφ8×1 χαλκοσωλήνες. Η πνευματική βαλβίδα αντεπιστροφής απαιτεί τακτική επιθεώρηση της ευελιξίας και της απόδοσης στεγανοποίησης του πυρήνα της βαλβίδας.

11. Συσκευή ανάδρασης σήματος πίεσης

11.1 Σκοπός: Εγκαθίσταται στο άκρο εξόδου της βαλβίδας επιλογής (για αυτόνομα συστήματα χωρίς βαλβίδα επιλογής, μπορεί να τοποθετηθεί στην πολλαπλή). Όταν απελευθερωθεί το μικτό πυροσβεστικό αέριο, ο διακόπτης πίεσης ενεργοποιείται, στέλνοντας σήματα στο φως εξαερισμού, στον οπτικοακουστικό συναγερμό και στο κέντρο ελέγχου.

11.2 Δομή: Αποτελείται από σώμα βαλβίδας, έμβολο και μικροδιακόπτη, μεταξύ άλλων εξαρτημάτων. Διαθέτει συμπαγές μέγεθος, ελαφρύ σχεδιασμό και υψηλή ευελιξία και αξιοπιστία.

11.3 Εφαρμογή: Πριν την εγκατάσταση, επιθεωρήστε τη λειτουργία του εμβόλου και μετρήστε την απόδοση του μικροδιακόπτη. Κατά την εγκατάσταση, βεβαιωθείτε ότι το περίβλημα δεν υπόκειται σε μηχανική καταπόνηση.

12. Σωλήνας συλλογής

12.1 Σκοπός: Ένας μικτός πυροσβεστικός παράγοντας αερίου που συλλέγεται από πολλαπλά δοχεία μεταφέρεται στη συνέχεια μέσω του κύριου αγωγού στο δίκτυο διανομής εντός της προστατευόμενης περιοχής.

12.2 Δομή: Ο σωλήνας συλλογής κατασκευάζεται με συγκόλληση χαλύβδινων σωλήνων και εξαρτημάτων χωρίς συγκόλληση, με συνολική επεξεργασία γαλβανισμού. Το εξάρτημα για τη βαλβίδα αντεπιστροφής μπορεί να κατασκευαστεί σε διαμορφώσεις μονής ή διπλής σειράς, όπως απαιτείται.

12.3 Εφαρμογή: Ο σωλήνας συλλέκτη πρέπει να στερεωθεί με ασφάλεια στο στήριγμα του κυλίνδρου χρησιμοποιώντας τυπικά μπουλόνια U.

13. Βαλβίδα ασφαλείας σωλήνα συλλογής

13.1 Εφαρμογή: Τοποθετείται στο σωλήνα συλλέκτη. Εφόσον το σύστημα συνδυασμένης διανομής χρησιμοποιεί μια βαλβίδα επιλογής, ο σωλήνας συλλέκτη σχηματίζει ένα κλειστό τμήμα. Όταν συσσωρεύεται μικτό αέριο, δημιουργείται σημαντική πίεση λόγω των επιδράσεων της θερμοκρασίας. Επομένως, τοποθετείται μια βαλβίδα ασφαλείας στο πίσω άκρο του σωλήνα συλλέκτη.

13.2 Δομή: Αποτελείται από σώμα βαλβίδας και διάφραγμα ασφαλείας. Διαθέτει νέο σχεδιασμό με υψηλή ασφάλεια και αξιοπιστία.

14. Χαλύβδινη βάση κυλίνδρου

14.1 Σκοπός: Χρησιμοποιείται για τη στερέωση της μονάδας πυροσβεστήρα IG-541.

14.2 Δομή: Η βάση κυλίνδρου είναι κατασκευασμένη από ορθογώνιους σωλήνες, με εξαιρετική δεξιοτεχνία, αισθητική γοητεία και στιβαρή αξιοπιστία.

14.3 Εφαρμογή: Η σχάρα κυλίνδρων είναι αποσπώμενη για μεταφορά και μπορεί να συναρμολογηθεί επί τόπου. Το σημείο εγκατάστασης πρέπει να είναι επίπεδο και ομαλό. Εάν είναι απαραίτητο, μπορεί να στερεωθεί με μπουλόνια αγκύρωσης. Ο σωλήνας συλλέκτη πρέπει να στερεωθεί πάνω από τη σχάρα κυλίνδρων. Κατά τη συναρμολόγηση, βεβαιωθείτε ότι η κατακόρυφη ευθυγράμμιση της σχάρας κυλίνδρων έχει ρυθμιστεί σωστά.

15. Ακροφύσιο

Το ακροφύσιο είναι ένα από τα κρίσιμα στοιχεία του συστήματος. Οι προδιαγραφές του θα πρέπει να καθορίζονται με βάση τις ειδικές απαιτήσεις της προστατευόμενης περιοχής.

15.1 Δομή: Το ακροφύσιο αποτελείται κυρίως από ένα σώμα ακροφυσίου. Η εξωτερική εμφάνιση φαίνεται παρακάτω:

Αρχή λειτουργίας: Το ακροφύσιο εγκαθίσταται εντός της προστατευόμενης περιοχής για να ψεκάζει το ψεκασμένο πυροσβεστικό μέσο, ​​εξασφαλίζοντας ομοιόμορφη κάλυψη σε όλη την περιοχή.

16. Βαλβίδα υψηλής στεγανοποίησης χαμηλής ανακούφισης

χρήση:

Η βαλβίδα υψηλής στεγανοποίησης χαμηλής διαρροής εγκαθίσταται στους αγωγούς εκκίνησης κάθε ζώνης εντός του συστήματος αερίου. Όταν εμφανίζεται μια μικρή διαρροή στη συσκευή εκκίνησης (με πίεση σωλήνα≤0,1 MPa), το αέριο που διαρρέει εκκενώνεται αυτόματα, αποτρέποντας τη συσσώρευση αερίου και τη συσσώρευση πίεσης που θα μπορούσαν να προκαλέσουν ακούσιες δυσλειτουργίες του συστήματος.

Κατά τη λειτουργία του συστήματος, καθώς η πίεση στον αγωγό εκκίνησης αυξάνεται γρήγορα, η βαλβίδα χαμηλής διέλευσης υψηλής αντίστασης κλείνει αυτόματα για να διασφαλιστεί η σωστή εκκίνηση του συστήματος.

16.1 Διάγραμμα εξωτερικής εμφάνισης της βαλβίδας υψηλής στεγανοποίησης χαμηλής εκκένωσης:

16.2 Διάγραμμα εξωτερικής εμφάνισης της βαλβίδας υψηλής στεγανοποίησης χαμηλής εκφόρτισης:

17. Πρσυσκευή ανακούφισης essure

17.1 Σκοπός: Για μείωση της πίεσης αερίου του IG-541.

17.2 Δομή: Αποτελείται από φλάντζες εισόδου και εξόδου, πλάκες στομίου μείωσης πίεσης και δακτυλίους στεγανοποίησης. Διαθέτει συμπαγές μέγεθος, εξαιρετική απόδοση στεγανοποίησης και σταθερή, αξιόπιστη λειτουργία.
