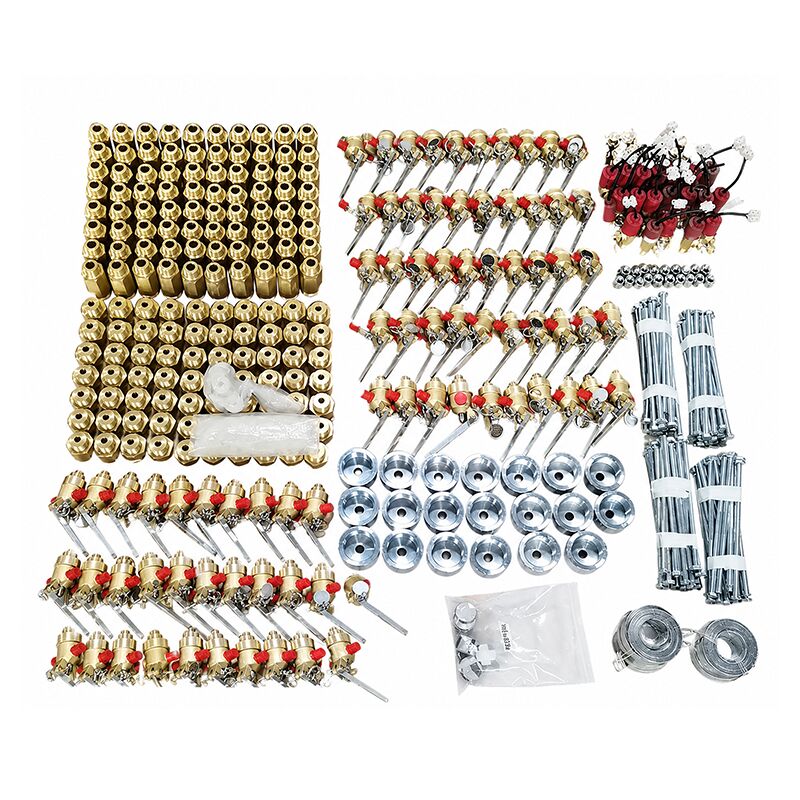

Τύπος δικτύου σωλήνων του συστήματος αυτόματης καταστολής πυρκαγιάς IG100

Περιγραφή:

Το IG100 χρησιμοποιεί 100% άζωτο υπό πίεση, το οποίο αντιπροσωπεύει το 78% της ατμόσφαιρας, ως πυροσβεστικό μέσο. Το δυναμικό καταστροφής του όζοντος (ODP) και το δυναμικό υπερθέρμανσης του πλανήτη (GWP) είναι μηδενικά. Ο χρόνος διατήρησης της ατμόσφαιρας είναι μηδενικός χωρίς δυσμενείς επιπτώσεις στο περιβάλλον.Ενσωματώνει πλήρως τη σχεδιαστική φιλοσοφία του συστήματος πυρόσβεσης στη νέα εποχή, έτσι ώστε το προϊόν να έχει με επιτυχία τη λειτουργία της προστασίας του περιβάλλοντος και της αποτελεσματικής πυρόσβεσης.

IG100χαρακτηριστικά:προστασία του οικολογικού περιβάλλοντος της γης,μικρόη ασφάλεια και η υγιεινή δεν επηρεάζουν την όραση, χωρίς λεκέ που προκαλείται από πυροσβεστικό παράγοντα, ανθεκτικό σε πυροσβεστικό αποτέλεσμα. Το άζωτο μπορεί να διαχωριστεί από τον αέρα και να παραχθεί από ένα ευρύ φάσμα πηγών με φθηνή χρέωση.

Σε συνδυασμό με τη συσκευή πυρόσβεσης και τα ηλεκτρονικά αξεσουάρ, ολόκληρο το σύστημα μπορεί να ενεργοποιηθεί αυτόματα. Μπορεί να παρακολουθεί την κατάσταση της προστατευτικής περιοχής μέσω ανιχνευτών και στη συνέχεια μπορεί επίσης να ξεκινήσει αυτόματα τη συσκευή πυρόσβεσης μέσω του ενεργοποιητή ηλεκτρομαγνητικής βαλβίδας. Έτσι, ολόκληρο το σύστημα μπορεί να επιτύχει πλήρως την αυτοματοποίηση. Ως εκ τούτου, μπορεί να αποφύγει να μην υπάρχει κανένας που να παρατηρεί τη φωτιά όταν συμβαίνει και επίσης εξοικονομεί πολλά χρήματα για την απασχόληση για την επίβλεψη της προστατευτικής περιοχής.

Η διαχείριση Πολλαπλών ζωνών βρίσκεται επίσης στον ασφαλή έλεγχο όλου του συστήματος. Μπορούμε να χρησιμοποιήσουμε ένα σύστημα για να προστατεύσουμε πολλές ζώνεςδιανομήβαλβίδες. Μπορείμάρκαολόκληρο το εναλλακτικό σύστημα με στόχο διαφορετική προστατευτική ζώνη. Ο πράκτορας μπορεί να εκφορτιστεί στο σημείο όπου εκδηλώνεται η πυρκαγιά. Θα είναι πολύ αποτελεσματικό να σβήσετε τη φωτιά σε σύντομο χρονικό διάστημα. Ένα πράγμα που πρέπει να αναφέρουμε, είναι ότι ένα μικρό δωμάτιο θα πρέπει να προετοιμαστεί για να είναι αποθηκευτικός χώρος για ολόκληρο το σύστημα.
Στοιχεία συστήματος, δομή και παράμετροι:

1. Πακέτο κυλίνδρων πυροσβεστικού μέσου:

Δομή: Η ομάδα κυλίνδρων πυρόσβεσης μεικτού αερίου IG541 αποτελείται από πυροσβεστικά μέσα και δοχεία αποθήκευσης, βαλβίδες δοχείων, συσκευές ανακούφισης ασφαλείας, μετρητές πίεσης κ.λπ.

2. Βαλβίδα δοχείου

2.1 Δομικό σχηματικό (βλ. παρακάτω σχήμα)

2.2 Κύρια απόδοση

2.3 Σκοπός

Η βαλβίδα του δοχείου είναι εγκατεστημένη στον κύλινδρο αποθήκευσης του πυροσβεστικού μέσου για να σφραγίσει το πυροσβεστικό μέσο μέσα. Κατά τη διάρκεια μιας πυρκαγιάς, η βαλβίδα συνήθως ανοίγει με ενεργοποίηση αερίου για την απελευθέρωση του πυροσβεστικού παράγοντα για καταστολή της πυρκαγιάς.

2.4 Οδηγίες χρήσης και συντήρησης

2.4.1 Η βαλβίδα δοχείου διαθέτει δύο τρόπους λειτουργίας: ενεργοποίηση αερίου και χειροκίνητη μηχανική λειτουργία. Η ενεργοποίηση αερίου περιλαμβάνει το αέριο ενεργοποίησης που οδηγεί τη ράβδο του εμβόλου εντός του κυλίνδρου του ενεργοποιητή για να τρυπήσει το λειτουργικό διάφραγμα της βαλβίδας του δοχείου, ανοίγοντας έτσι τη βαλβίδα. Η χειροκίνητη μηχανική λειτουργία απαιτεί χειροκίνητη λειτουργία της λαβής της βαλβίδας δοχείου για το άνοιγμα της βαλβίδας. αυτή η λειτουργία χρησιμοποιείται σε καταστάσεις έκτακτης ανάγκης.

2.4.2 Η βαλβίδα του δοχείου είναι εξοπλισμένη με ένα διάφραγμα ασφαλείας (με πίεση έκρηξης 23 MPa) για την αποφυγή υπερβολικής πίεσης μέσα στον κύλινδρο του πυροσβεστικού μέσου με την απελευθέρωση της πίεσης, διασφαλίζοντας έτσι την ασφάλεια του κυλίνδρου. Υπό κανονικές συνθήκες, το διάφραγμα ασφαλείας παραμένει ανενεργό. μπορεί να σπάσει μόνο υπό μη φυσιολογικές συνθήκες, όπως υπερβολικά υψηλή πίεση πλήρωσης ή αυξημένη θερμοκρασία περιβάλλοντος. Εάν το διάφραγμα ασφαλείας σπάσει και η πίεση του κυλίνδρου απελευθερωθεί, το διάφραγμα πρέπει να αντικατασταθεί αμέσως, να γίνει δοκιμή ακεραιότητας στεγανοποίησης και να ξαναγεμιστεί ο κύλινδρος με πυροσβεστικό μέσο.

Κατά την αντικατάσταση του διαφράγματος, πρέπει να χρησιμοποιούνται μόνο διαφράγματα που παρέχονται από την εταιρεία μας που είναι πανομοιότυπα σε μοντέλο και προδιαγραφές με το αρχικό και έχουν περάσει τη δοκιμή. απαγορεύεται η αυθαίρετη υποκατάσταση.

2.4.3 Κατά τη διάρκεια της πλήρωσης του πυροσβεστικού μέσου, η θύρα πλήρωσης (όπως φαίνεται στο παραπάνω σχήμα) πρέπει να συνδεθεί στην πηγή αερίου. απλά χαλαρώστε τη βίδα στερέωσης για να προχωρήσετε στο γέμισμα. Μετά την ολοκλήρωση, η βίδα στερέωσης πρέπει να σφιχτεί πριν αφαιρέσετε το σύνδεσμο πλήρωσης. Η πλήρωση του πυροσβεστικού μέσου πρέπει να πραγματοποιείται από ειδικευμένους επαγγελματίες.

2.4.4 Αφού τεθεί σε λειτουργία η βαλβίδα του δοχείου, πρέπει να επαναρυθμιστεί χειροκίνητα και να επιθεωρηθεί για τυχόν ανωμαλίες πριν από τη συνέχιση της χρήσης.

3. Ενεργοποιητής αέρα

3.1 Σκοπός

Ο ενεργοποιητής αερίου είναι τοποθετημένος στο δοχείο για να ενεργοποιήσει τη βαλβίδα του. Κατά τη διάρκεια μιας πυρκαγιάς, ο ελεγκτής εκδίδει μια εντολή καταστολής πυρκαγιάς, ενεργοποιώντας τη συστοιχία κυλίνδρων αερίου που αντιστοιχεί στη βαλβίδα επιλογής. Αυτή η τράπεζα απελευθερώνει το αέριο ενεργοποίησης, το οποίο ανοίγει την αντίστοιχη βαλβίδα επιλογής. Στη συνέχεια, το αέριο ενεργοποίησης ρέει μέσω μιας βαλβίδας αντεπιστροφής αερίου στον αγωγό του ενεργοποιητή, οδηγώντας την εσωτερική λεπίδα να τρυπήσει το διάφραγμα εργασίας στη βαλβίδα του δοχείου, ανοίγοντας έτσι τη βαλβίδα. Η βαλβίδα στη συνέχεια απελευθερώνει το πυροσβεστικό μέσο για να καταστείλει τη φωτιά.

Κατά τη χειροκίνητη ενεργοποίηση, αφαιρέστε τον πείρο ασφαλείας, πατήστε τη χειρολαβή για να τρυπήσετε το διάφραγμα εργασίας στη βαλβίδα του δοχείου, ανοίξτε τη βαλβίδα και αφήστε το πυροσβεστικό μέσο για να σβήσετε τη φωτιά.

Μοντέλο _ Δομικό διάγραμμα και κύριες παράμετροι απόδοσης:

4. Συγκρότημα κυλίνδρου αερίου κίνησης:

Δομή: Αποτελείται από έναν κύλινδρο αέρα και μια ηλεκτρομαγνητική βαλβίδα εκκίνησης.

Αρχή λειτουργίας: Ο κύλινδρος αερίου είναι ένα δοχείο πίεσης από χάλυβα γεμάτο με άζωτο υψηλής πίεσης. Σε περίπτωση συναγερμού πυρκαγιάς, ο ελεγκτής συναγερμού πυρκαγιάς εξάγει ρεύμα DC-24V, το οποίο ενεργοποιεί τον ηλεκτρομαγνήτη για να ανοίξει τη βαλβίδα εκκίνησης, απελευθερώνοντας το άζωτο από τον κύλινδρο. Το απελευθερωμένο άζωτο στη συνέχεια ρέει μέσω του αγωγού κίνησης, ανοίγοντας τη βαλβίδα του δοχείου. Σε περιπτώσεις έκτακτης ανάγκης, η χειροκίνητη ακίδα ασφαλείας του κουμπιού μπορεί επίσης να αφαιρεθεί, επιτρέποντας την άμεση ενεργοποίηση της βαλβίδας εκκίνησης με το πάτημα του κουμπιού.

5. Οδηγήστε τη διάταξη του κυλίνδρου αερίου-βαλβίδα δοχείου:

Δομή: Η χειροκίνητη/ηλεκτρομαγνητική βαλβίδα αποτελείται από το κύριο σώμα βαλβίδας, έδρα σύνδεσης, ηλεκτρομαγνήτη, ράβδο ενεργοποιητή, ελατήριο, χειροκίνητο κουμπί και χειροκίνητο πείρο ασφαλείας.

Αρχή λειτουργίας: Η χειροκίνητη/ηλεκτρομαγνητική βαλβίδα εγκαθίσταται στο συγκρότημα φιάλης εκκίνησης ή στη βαλβίδα του δοχείου. Όταν εμφανίζεται συναγερμός πυρκαγιάς στην προστατευμένη περιοχή, ο ελεγκτής συναγερμού πυρκαγιάς εξάγει ρεύμα DC 24V, ενεργοποιώντας τον ηλεκτρομαγνήτη για να σπρώξει τη ράβδο του ενεργοποιητή και να ανοίξει τη βαλβίδα του δοχείου ή τη βαλβίδα εκκίνησης. Σε περιπτώσεις έκτακτης ανάγκης, ο χειροκίνητος πείρος ασφαλείας μπορεί να αφαιρεθεί αμέσως και να πατηθεί το κουμπί για να ανοίξει το δοχείο ή η βαλβίδα εκκίνησης.
