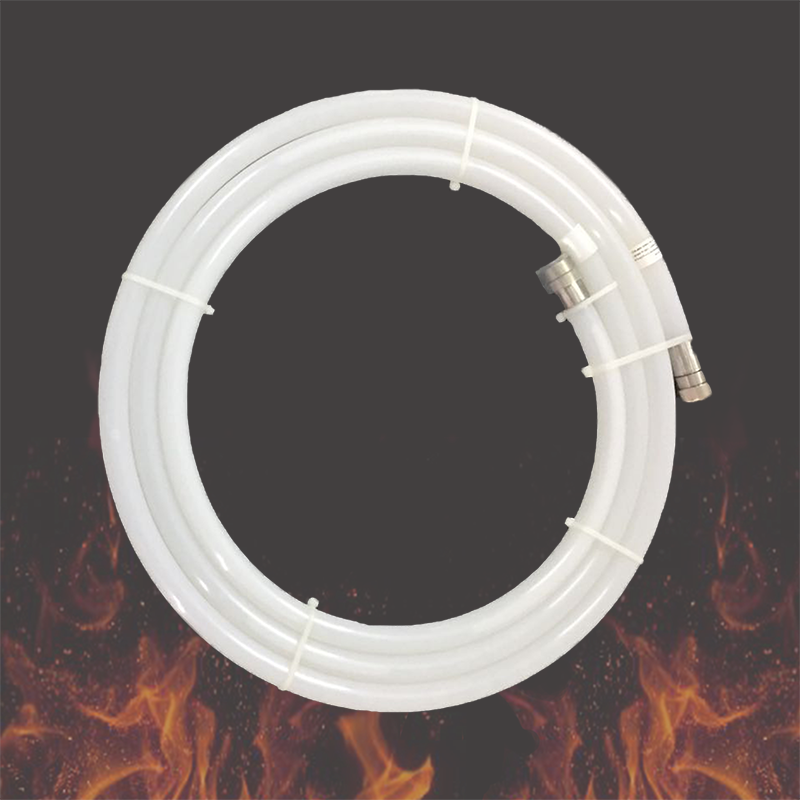

Αυτόματος σωλήνας συστήματος πυρκαγιάς fm200 - άμεση αποδέσμευση για την πυρκαγιά ηλεκτρικού ντουλαπιού

1. Επισκόπηση προϊόντος

1.1 Τεχνικές προδιαγραφές

Σημαντικές σημειώσεις για τον υπολογισμό της κάλυψης:

• Κατά τον υπολογισμό του όγκου του προστατευμένου χώρου, συμπεριλάβετε όλο τον εξοπλισμό μέσα (π.χ. μπλοκ κινητήρα, μπαταρίες ή σχάρες). Μην αφαιρείτε τον όγκο του εξοπλισμού.

• Αυτό το σύστημα έχει σχεδιαστεί γιακλειστούς χώρους. Μερικά ανοίγματα, υψηλή ροή αέρα ή ενεργός αερισμός μπορεί να μειώσουν σημαντικά την αποτελεσματικότητα της κατάσβεσης.

• Η συμπεριφορά της φωτιάς περιλαμβάνει πολλές μεταβλητές που είναι δύσκολο να προβλεφθούν. Επομένως, η επιτυχής κατάσβεση δεν μπορεί να είναι εγγυημένη υπό όλες τις συνθήκες.

• Η αποτελεσματική καταστολή πυρκαγιάς εξαρτάται από πολλούς παράγοντες πέρα ​​από την ποσότητα του παράγοντα, όπως:

  • Γεωμετρία χώρου και βαθμός περίφραξης

  • Κυκλοφορία και αερισμός αέρα

  • Θερμοκρασία περιβάλλοντος

• Για βέλτιστη επιλογή συστήματος (τύπος αντιπροσώπου, ποσότητα πλήρωσης και μέθοδος εγκατάστασης), συμβουλευτείτε την τεχνική ομάδα μας.

Ακατάλληλες εφαρμογές:
Αυτό το σύστημα είναιδεν είναι κατάλληλογια:

• Χημικές ουσίες που οξειδώνονται γρήγορα χωρίς αέρα (π.χ. νιτρική κυτταρίνη, πυρίτιδα)

• Δραστικά μέταλλα (π.χ. λίθιο, νάτριο, κάλιο, μαγνήσιο, τιτάνιο, ζιρκόνιο, ουράνιο, πλουτώνιο)

Περιορισμοί χρήσης:

• Αυτό το σύστημα είναιόχι φορητός πυροσβεστήρας. Μην επιχειρήσετε να το χειριστείτε χειροκίνητα ή να κατευθύνετε τον παράγοντα με το χέρι.

• Χρησιμοποιήστε αυτό το σύστημαμόνοόπως περιγράφεται σε αυτό το εγχειρίδιο.

1.2 Λειτουργία συστήματος

Ο αυτόματος σωλήνας πυρόσβεσης είναι ειδικά σχεδιασμένος για να προστατεύει μικρά περιβλήματα με υψηλό κίνδυνο πυρκαγιάς. Λειτουργείχωρίς εξωτερική παροχή ρεύματοςκαι ενεργοποιείται καθαρά με ανίχνευση θερμότητας.

Όταν η θερμοκρασία μέσα στο προστατευμένο περίβλημα ανεβαίνει στο κρίσιμο όριο, ο σωλήνας ανίχνευσης λιώνει στο σημείο όπου η θερμότητα είναι πιο έντονη. Αυτό δημιουργεί ένα άνοιγμα που απελευθερώνει ολόκληρο τον πυροσβεστικό παράγοντα απευθείας στην πηγή της πυρκαγιάς - παρέχοντας γρήγορη, στοχευμένη καταστολή.

1.3 Εφαρμογές συστήματος

Με βάση τον προστατευμένο όγκο, αυτό το σύστημα είναι κατάλληλο για (και μπορεί να υπερβεί) τις ακόλουθες εφαρμογές:

• Ναυτιλία: Διαμερίσματα κινητήρα σκάφους

• Οδικά οχήματα: Αυτοκίνητα, SUV, φορτηγά, RV, μίνι λεωφορεία

• Οχήματα εκτός δρόμου: ATV, τρακτέρ, περονοφόρα ανυψωτικά μηχανήματα, εξοπλισμός κατασκευών, καρότσια γκολφ, χλοοκοπτικά

• Ηλεκτρική υποδομή: Πίνακες διανομής, κιβώτια ασφαλειών, rack server, ηλεκτρικά ντουλάπια

2. Δομή συστήματος

2.1 Σωλήνας πίεσης

Ο σωλήνας πίεσης εξυπηρετείδιπλές λειτουργίες— τόσο ως δοχείο αποθήκευσης όσο και ως στοιχείο ανίχνευσης. Το πυροσβεστικό μέσο αποθηκεύεται απευθείας στο εσωτερικό του σωλήνα.

Ιδιότητες υλικού:
Ο σωλήνας είναι κατασκευασμένος από εξειδικευμένο πλαστικό που είναι σταθεροποιημένο στη θερμότητα και ανθεκτικό στην υπεριώδη ακτινοβολία. Προσφέρει εξαιρετική αντοχή σε:

• Οι περισσότερες αλκοόλες, βάσεις και νερό

• Αιθέρες, κετόνες και υδρογονάνθρακες

• Ορυκτά έλαια, τυπικά καύσιμα, διαλύματα αλάτων και οργανικά οξέα

Χημική συμβατότητα:
Για εφαρμογές που περιλαμβάνουν ανόργανα οξέα, φαινόλη ή άλλες επιθετικές χημικές ουσίες, συμβουλευτείτε την τεχνική ομάδα μας πριν την εγκατάσταση.

Προφυλάξεις χειρισμού:

• Ο σωλήνας είναιπάντα υπό πίεση— χειριστείτε με προσοχή.

• Κάνωδενζημιά, τρύπημα, πτώση ή ρίψη του σωλήνα.

• Κατά τη μεταφορά: ασφαλής έναντι κίνησης. αποφύγετε την τριβή του εδάφους.

• Κάνωδενπροσπαθήστε να επισκευάσετε έναν κατεστραμμένο σωλήνα.

• Φυλάσσεται σε ξηρό, καλά αεριζόμενο χώρο μακριά από:

  • Ισχυρές πηγές θερμότητας

  • Επιθετικές χημικές ουσίες (καυστικές ή διαβρωτικές ουσίες)

  • Αιχμηρά αντικείμενα

  • Δόνηση ή βαρύ φορτίο

Πάντα να θεωρείτε ότι ο σωλήνας είναι υπό πίεσηεκτός αν επιβεβαιωθεί ότι είναι κενό.

2.2 Πυροσβεστικό μέσο – HFC-227ea ή Novec 1230

Πληροφορίες για την υγεία και την ασφάλεια:

Αν και ο παράγοντας ταξινομείται ως μη τοξικός, η περιττή έκθεση θα πρέπει να αποφεύγεται:

• Κανένα άτομο δεν πρέπει να παραμένει εκτεθειμένοστον παράγοντα για περισσότερο από 5 λεπτά, ακόμη και σε συγκεντρώσεις κάτω από τα επικίνδυνα επίπεδα.

• Μετά την έξοδο, ο πράκτορας απελευθερώνεται στιςυψηλή πίεση και πολύ χαμηλή θερμοκρασία.

Αποστάσεις ασφαλούς εγκατάστασης:

• Διατήρησε τουλάχιστον1 μέτροαπό οποιονδήποτε μόνιμο σταθμό εργασίας, εκτός εάν το σύστημα είναι κλειστό ή έχουν εγκατασταθεί φραγμοί για να αποτραπεί η εκκένωση του παράγοντα στο προσωπικό.

Κίνδυνος ασφυξίας:

• Σε αέρια μορφή, ο παράγοντας είναιπιο βαρύ από τον αέρα. Μπορεί να συσσωρευτεί σε χαμηλές ή κλειστές περιοχές, οδηγώντας σε ανεπάρκεια οξυγόνου και ασφυξία.

• Μετά την εκφόρτωση του συστήματος, αερίστε την περιοχή φυσικά ή μηχανικά.Μην μπείτεμέχρι να ολοκληρωθεί ο αερισμός.

Θέματα Κατοχής:
Εάν υπάρχουν άτομα τακτικά στην προστατευόμενη περιοχή, συμβουλευτείτε μας για να διασφαλίσουμε ότι ο σχεδιασμός του συστήματος αποφεύγει την υπέρβαση των ασφαλών επιπέδων συγκέντρωσης κατά την απόρριψη.

Κίνδυνοι εισπνοής:

• Μην αναπνέετε ατμούς. Η έκθεση σε υψηλή συγκέντρωση μπορεί να προκαλέσει:

  • Προσωρινή απώλεια νευρικής δραστηριότητας, μούδιασμα, ζάλη, σύγχυση

  • Απώλεια συντονισμού, υπνηλία, απώλεια συνείδησης

  • Ακανόνιστος καρδιακός παλμός, αίσθημα παλμών, λιποθυμία, αδυναμία

• Οι ακραίες συγκεντρώσεις μπορεί να προκαλέσουν θάνατο χωρίς προειδοποίηση.

Προστασία ματιών και κρυοπαγημάτων:

• Ο υγρός παράγοντας μπορεί να προκαλέσεικρυοπάγημασε επαφή με το δέρμα ή τα μάτια.

• Να φοράτε πάντα:

  • Προστατευτικά γάντια(αδιαπέραστος τύπος) κατά το χειρισμό διαρροών

  • Γυαλιά ασφαλείας με πλαϊνά προστατευτικάκατά την εγκατάσταση, την επιθεώρηση ή τη συντήρηση

Προειδοποίηση θερμικής αποσύνθεσης:

• Ο παράγοντας αποσυντίθεται υπό παρατεταμένη έκθεση σε υψηλή θερμοκρασία, σχηματίζοντας τοξικά υποπροϊόντα (υδροαλογονίδια).

• Μετά από πυρκαγιά, αερίστε αμέσως για να αποφύγετε την παρατεταμένη έκθεση του παράγοντα στη θερμότητα.

• Χρησιμοποιήστε το σύστημαμόνομε τον τρόπο που καθορίζει ο κατασκευαστής.

2.3 Μανόμετρο

Η τρέχουσα πίεση του συστήματος μπορεί να διαβαστεί απευθείας από το μανόμετρο, το οποίο είναι τοποθετημένο στο εξάρτημα σωλήνα.

2.4 Εξαρτήματα σωλήνων

• Ο σωλήνας σφραγίζεται και στα δύο άκρα μεεξαρτήματα από ανοξείδωτο χάλυβανα διατηρήσει την πίεση.

• Ένα εξάρτημα φιλοξενεί το μανόμετρο. το άλλο σφραγίζεται με βίδα στεγανοποίησης.

• Τα εξαρτήματα επιτρέπουν επίσης τη σύνδεση με ένα προαιρετικόδιακόπτης πίεσης, που παρακολουθεί την εσωτερική πίεση και στέλνει ένα σήμα σε πίνακα συναγερμού ή εξωτερική συσκευή (π.χ. για αποσύνδεση ρεύματος) κατά την εκφόρτιση.

Σπουδαίος:

• Κάνωδενπροσπαθήστε να αφαιρέσετε τα εξαρτήματα ενώ ο σωλήνας είναι υπό πίεση.

• Προστατέψτε τα μεταλλικά μέρη από διαβρωτικές ουσίες κατά την αποθήκευση και τη μεταφορά.

3. Εγκατάσταση

3.1 Εγκατάσταση προϊόντος

Αποσυσκευασία:

• Ο σωλήνας στερεώνεται με δεσμούς καλωδίων μέσα στη συσκευασία. Κόψτε τις γραβάτεςπροσεκτικάγια να απελευθερώσετε το σωλήνα.

• Αφαιρέστε τα μαξιλάρια από σιλικόνη ή πλαστικά από τα εξαρτήματα ή την επιφάνεια του σωλήνα.

Εξαρτήματα τοποθέτησης:

• Περιλαμβάνονται δεσμοί καλωδίων εγκατάστασης. Άλλες μέθοδοι στερέωσης (π.χ. μεταλλικοί σφιγκτήρες με μόνωση από καουτσούκ) μπορούν να χρησιμοποιηθούν, υπό την προϋπόθεση ότι είναι κατάλληλες για το περιβάλλον του περιβλήματος.

• Συνιστάται: Χρησιμοποιήστε ανθεκτικές, ανθεκτικές στη θερμότητα βάσεις για να αποτρέψετε την αποκόλληση του σωλήνα κατά τη διάρκεια πυρκαγιάς.

• Μην χρησιμοποιείτεμεταλλικά υλικά στερέωσης (χάλυβας σφιγκτήρες, σύρμα, λαμαρίνα) που μπορεί να έρθουν σε άμεση επαφή με το σωλήνα.

Δρομολόγηση σωλήνων:

• Το σχήμα του σωλήνα όταν στερεώνεται είναιδεν διευκρινίζεται— μπορεί να προσαρμοστεί στη διάταξη του περιβλήματος.

Προειδοποιητική ετικέτα:

• Τοποθετήστε την προειδοποιητική ετικέτα στο αεπίπεδη, ορατή επιφάνεια.

• Καθαρίστε καλά την επιφάνεια πριν την εφαρμογή.

• Κάνωδενεφαρμόζεται σε περιοχές που φτάνουν σε υψηλές θερμοκρασίες (π.χ. μπλοκ κινητήρα).

3.2 Οδηγίες εγκατάστασης

1. Τοποθέτηση: Τοποθετήστε το σύστημα όσο το δυνατόν πιο κοντά στις περιοχές υψηλότερου κινδύνου.

2. Αποφύγετε τα εμπόδια: Μην τοποθετείτε πίσω από εμπόδια που θα μπορούσαν να εμποδίσουν τη διείσδυση του παράγοντα και να μειώσουν την αποτελεσματικότητα της κατάσβεσης.

3. Χειριστείτε με προσοχή: Αποφύγετε την επαφή με αιχμηρά αντικείμενα. Μην λυγίζετε δυνατά και μην σπάτε το σωλήνα.

4. Ασφαλής τοποθέτηση: Στερεώστε καλά το σύστημα ώστε να μην μπορεί να μετακινηθεί. Μέγιστη απόσταση μεταξύ των στηριγμάτων:25 εκ.

5. Άγκυρα σε στερεά μέρη: Στερεώστε μόνο σε σταθερά δομικά στοιχεία — ποτέ σε κινούμενα μέρη (π.χ. ανεμιστήρες κινητήρα). Βεβαιωθείτε ότι οι σύνδεσμοι παραμένουν άθικτοι κατά τη λειτουργία του οχήματος.

6. Εκκαθάριση πηγής θερμότητας: Μην τοποθετείτε το σωλήνα σε άμεση επαφή ή αμέσως δίπλα σε μέρη που υπερβαίνουν80°Cκατά τη λειτουργία (π.χ. μπλοκ κινητήρα, στροβιλοσυμπιεστής, σωλήνες εξάτμισης, πηνία).

7. Προστασία του Περιβάλλοντος: Αποφύγετε την έκθεση σε επιθετικές χημικές ουσίες και άμεσες καιρικές συνθήκες.

8. Αποφύγετε τη ζημιά σε άλλο εξοπλισμό: Βεβαιωθείτε ότι η εγκατάσταση δεν καταστρέφει τα γύρω εξαρτήματα.

9. Προειδοποίηση επαφής γαλβανισμένη/ψευδαργυρωμένη: ΚάνετεδενΑφήστε τον σωλήνα να έρθει σε επαφή με γαλβανισμένα ή επιψευδαργυρωμένα αντικείμενα, καθώς αυτό μπορεί να προκαλέσει γαλβανική διάβρωση και να οδηγήσει σε υποβάθμιση και αστοχία του σωλήνα.

3.3 Προειδοποιήσεις

• Χρήσημόνο γνήσια εξαρτήματα. Η αντικατάσταση εξαρτημάτων με μη εγκεκριμένα είδη ακυρώνει την εγγύηση, μπορεί να προκαλέσει δυσλειτουργία του συστήματος και ενέχει κινδύνους για την ασφάλεια.

• Το σύστημα είναι ααυτόνομη μονάδα. Κάνωδενσυνδέστε πολλές μονάδες μαζί.

• Το σύστημα είναιμη συμβατόμε άλλα συστήματα πυρόσβεσης. Μην επιχειρήσετε να διασυνδεθείτε.

• Η εγκατάσταση πρέπει να πραγματοποιηθεί απόεξειδικευμένο προσωπικό ηλικίας 18 ετών και άνω. Ο λανθασμένος χειρισμός μπορεί να προκαλέσει δυσλειτουργία και να θέσει σε κίνδυνο την ασφάλεια.

4. Συντήρηση

4.1 Συντήρηση και διάρκεια ζωής

• Το σύστημα απαιτείκαμία ειδική τακτική συντήρηση.

• Συνιστάται: Περιοδική οπτική επιθεώρηση για έλεγχο:

  • Επίπεδο πίεσης

  • Σφιχτότητα εφαρμογής

  • Σημάδια τριβής ή φθοράς

• Διάρκεια ζωής: 10 χρόνια (μπορεί να είναι μικρότερο ανάλογα με τις συνθήκες εφαρμογής).

4.2 Απόρριψη προϊόντος

• Ένα αποφορτισμένο σύστημα αποτελείται από μεταλλικά και πλαστικά μέρη.

• Απορρίψτε σύμφωνα μετοπικούς κανονισμούς διαχείρισης απορριμμάτων.

• Για σωστή ανακύκλωση, επιστρέψτε τα φορτισμένα συστήματα στον τοπικό προμηθευτή σας.

4.3 Οπτική επιθεώρηση

Κατά τη διάρκεια του χειρισμού, μπορείτε να παρατηρήσετεφυσαλίδες που κινούνται μέσα στο σωλήνα— αυτό υποδηλώνει την παρουσία πράκτορα και λειτουργικότητας συστήματος.

Επιθεώρηση για:

• Βαθιές αυλακώσεις, σημάδια καταπόνησης ή βαθουλώματα στο σωλήνα

• Διάβρωση σε μεταλλικά μέρη

• Οποιαδήποτε σημάδια διαρροής γύρω από τα εξαρτήματα

4.4 Επιθεώρηση πίεσης

• Λόγω των φυσικών ιδιοτήτων του παράγοντα,η πίεση ποικίλλει ανάλογα με τη θερμοκρασία περιβάλλοντος:

  • Υψηλότερη θερμοκρασία → υψηλότερη πίεση

  • Πολύ χαμηλή θερμοκρασία → η τάση ατμών μπορεί να πλησιάσει το μηδέν

4.5 Προειδοποίηση – Πότε πρέπει να αντικατασταθεί

Αντικαταστήστε το σύστημα αμέσως εάν:

• Έχει εκφορτιστεί ή αδειάσει

• Έχει εκτεθεί σε απευθείας πυρά

• Ο σωλήνας παρουσιάζει βλάβη όπως περιγράφεται στην Ενότητα 4.3

• Τα μεταλλικά μέρη παρουσιάζουν διάβρωση ή ορατή ζημιά

Απαγορευμένες ενέργειες:

• Κάνωδενξεβιδώστε το μανόμετρο, τη βίδα στεγανοποίησης ή τον διακόπτη πίεσης.

• Κάνωδεντροποποιήστε ή επισκευάστε το σύστημα—μόνο εξειδικευμένο προσωπικό μπορεί να εκτελεί σέρβις.

• Μη εξουσιοδοτημένες τροποποιήσεις ακυρώνουν την εγγύηση και μπορεί να προκαλέσουν τραυματισμό.

Hot System Προσοχή:

• Εάν το σύστημα έχει εκτεθεί σε υψηλές θερμοκρασίες (π.χ. λειτουργία κινητήρα), η εσωτερική πίεση μπορεί να υπερβεί15 bar— προσέγγιση πίεσης διάρρηξης.

• Κάνωδενασκήστε μηχανική καταπόνηση σε ένα θερμό σύστημα. Περιμένετε μέχρι να κρυώσει πριν το χειριστείτε.

5. Αποποίηση ευθύνης

Ο προμηθευτής και ο κατασκευαστής θαδεν φέρει ευθύνηγια οποιονδήποτε τραυματισμό, απώλεια ζωής, υλική ζημιά ή οικονομική ζημία που προκύπτει από:

• Μη τήρηση των οδηγιών εγκατάστασης, λειτουργίας ή συντήρησης σε αυτό το εγχειρίδιο

• Μη συμμόρφωση με τις προειδοποιήσεις ασφαλείας

• Μη εξουσιοδοτημένες τροποποιήσεις ή χρήση μη γνήσιων εξαρτημάτων
