Έξυπνος Πίνακας Ελέγχου Συναγερμού Πυρκαγιάς με Ενσωμάτωση Κατάσβεσης Αερίου

Επισκόπηση προϊόντος

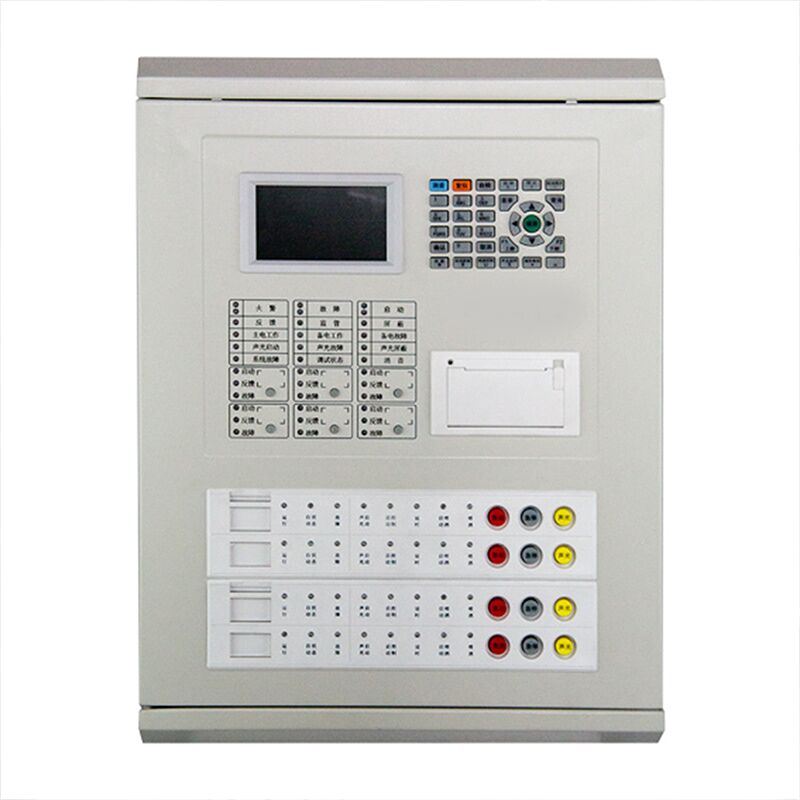

Αυτό το Πίνακας ελέγχου πυρανίχνευσης JB-QB-QTC5015 (ενσωματωμένος) είναι ένα έξυπνο σύστημα πυρανίχνευσης και ελέγχου διασύνδεσης που ενσωματώνει λειτουργίες πυρανίχνευσης και ελέγχου κατάσβεσης αερίου σε μία μονάδα. Με δομή επιτοίχιας τοποθέτησης και αρθρωτό σχεδιασμό, διαθέτει μεγάλη έγχρωμη οθόνη LCD με κινεζικούς χαρακτήρες και ενσωματωμένο εκτυπωτή. Μπορεί να συνδεθεί με ανιχνευτές καπνού, ανιχνευτές θερμότητας, χειροκίνητους διακόπτες συναγερμού, ηχητικές/οπτικές συσκευές, ενδείκτες εκκένωσης αερίου και μονάδες εισόδου/εξόδου. Ο πίνακας ελέγχου υποστηρίζει έλεγχο κατάσβεσης αερίου για 4 ανεξάρτητες ζώνες πυρκαγιάς και λειτουργίες πυρανίχνευσης για 1 βρόχο, με έως και 255 διευθυνσιοδοτήσιμα σημεία στον βρόχο συναγερμού. Συμμορφώνεται με τα πρότυπα GB 4717-2005 και GB 16806-2006, κατάλληλο για πυρανίχνευση και έλεγχο διασύνδεσης σε εμπορικά κέντρα, ξενοδοχεία, κτίρια γραφείων, κέντρα δεδομένων, νοσοκομεία, σχολεία και βιομηχανικές εγκαταστάσεις.

Εφαρμόσιμες Τοποθεσίες

Αυτός ο πίνακας ελέγχου χρησιμοποιείται ευρέως στα ακόλουθα εμπορικά, δημόσια και βιομηχανικά κτίρια:

• Εμπορικά Συγκροτήματα: Εμπορικά κέντρα, πολυκαταστήματα, σούπερ μάρκετ, καταστήματα επώνυμων προϊόντων

• Ξενοδοχεία & Εστιατόρια: Ξενοδοχεία αστέρων, επιχειρηματικά ξενοδοχεία, εστιατόρια, αίθουσες δεξιώσεων, συνεδριακά κέντρα

• Κτίρια Γραφείων: Πύργοι γραφείων, επιχειρηματικά κέντρα, γραφεία βιομηχανικών πάρκων, κυβερνητικά κτίρια

• Εκπαιδευτικά & Υγειονομικά: Νοσοκομεία, σχολεία, βιβλιοθήκες, μουσεία, κινηματογράφοι, εκθεσιακοί χώροι

• Κέντρα Δεδομένων: Αίθουσες διακομιστών, κόμβοι επικοινωνιών, κέντρα δεδομένων τραπεζών, κέντρα υπολογιστικού νέφους

• Βιομηχανικές Εγκαταστάσεις: Εργαστήρια εργοστασίων, αποθήκες, ηλεκτρολογικοί χώροι, αίθουσες ελέγχου, μονάδες παραγωγής

• Κόμβοι Μεταφορών: Τερματικοί σταθμοί αεροδρομίων, σιδηροδρομικοί σταθμοί, σταθμοί μετρό, κέντρα επιβατικών μεταφορών

• Ειδικοί Χώροι: Αρχεία, αποθήκες πολύτιμων αγαθών, αίθουσες ακριβών οργάνων, μνημεία πολιτιστικής κληρονομιάς

Βασικά Πλεονεκτήματα

1. Ενσωματωμένος Συναγερμός και Διασύνδεση Ισχυρή Λειτουργικότητα

Αυτός ο πίνακας ελέγχου ενσωματώνει πυρανίχνευση και έλεγχο κατάσβεσης αερίου σε μία μονάδα, εξαλείφοντας την ανάγκη για επιπλέον ελεγκτές κατάσβεσης αερίου, μειώνοντας σημαντικά το κόστος του συστήματος και τον χώρο εγκατάστασης. Υποστηρίζει έλεγχο κατάσβεσης αερίου για 4 ανεξάρτητες ζώνες πυρκαγιάς, επιτρέποντας καθυστερημένη εκκίνηση, έκτακτη εκκίνηση/διακοπή, ενεργοποίηση ηχητικών/οπτικών συσκευών και λειτουργίες ανάδρασης εκκένωσης. Διαθέτει επίσης 1 βρόχο πυρανίχνευσης με έως και 255 διευθυνσιοδοτήσιμα σημεία, καλύπτοντας τις απαιτήσεις πυροπροστασίας μεσαίων έως μεγάλων κτιρίων.

2. Αρθρωτός Σχεδιασμός Ευέλικτη Διαμόρφωση

Υιοθετώντας αρθρωτή δομή σύνδεσης, ο πίνακας αποτελείται από την κύρια μονάδα ελέγχου, τη μονάδα βρόχου, τη μονάδα αποκλειστικής γραμμής, τη μονάδα ελέγχου κατάσβεσης αερίου και την τροφοδοσία. Οι μονάδες μπορούν να διαμορφωθούν ευέλικτα σύμφωνα με τις απαιτήσεις του έργου. Η μεταγενέστερη επέκταση ή συντήρηση απαιτεί μόνο σύνδεση ή αποσύνδεση των αντίστοιχων μονάδων χωρίς αντικατάσταση ολόκληρης της μονάδας, μειώνοντας σημαντικά το κόστος αναβάθμισης. Μπορεί να διαμορφωθεί με έως και 6 αποκλειστικά σημεία ελέγχου τριών καλωδίων με ανίχνευση ανοιχτού κυκλώματος και βραχυκυκλώματος, διασφαλίζοντας αξιόπιστο έλεγχο σημαντικού εξοπλισμού όπως αντλίες πυρόσβεσης και ανεμιστήρες απαγωγής καπνού.

3. Έγχρωμη Κινεζική Οθόνη Διαισθητική Λειτουργία

Εξοπλισμένο με έγχρωμη οθόνη LCD 4 ιντσών με κινεζικούς χαρακτήρες και ανάλυση 480×272, παρέχει σαφή και διαισθητική απεικόνιση. Η πλήρης διεπαφή με κινεζικό μενού επιτρέπει εύκολη λειτουργία μέσω απλών πατημάτων κουμπιών χωρίς την ανάγκη απομνημόνευσης σύνθετων εντολών. Ο ενσωματωμένος μικροεκτυπωτής μπορεί να εκτυπώσει όλες τις πληροφορίες συναγερμού, βλάβης και λειτουργίας στα κινεζικά, διευκολύνοντας την καταγραφή βάρδιας και την παρακολούθηση συμβάντων.

4. Μη Πολωμένη Διπλή Καλωδίωση Εύκολη Εγκατάσταση

Χρησιμοποιώντας μη πολωμένη διπλή καλωδίωση για τη σύνδεση των συσκευών πεδίου, τα κουμπιά έκτακτης εκκίνησης/διακοπής, οι ενδείκτες εκκένωσης αερίου, οι ηχητικές/οπτικές συσκευές και οι μονάδες αυτόματης/χειροκίνητης εναλλαγής μπορούν να συνδεθούν εύκολα. Η καλωδίωση δεν απαιτεί διάκριση πολικότητας, μειώνοντας σημαντικά τη δυσκολία εγκατάστασης και το κόστος εργασίας. Η απόσταση επικοινωνίας μπορεί να φτάσει έως και τα 1000 μέτρα, υποστηρίζοντας κάλυψη μεγάλων κτιρίων και μειώνοντας την ανάγκη για εξοπλισμό αναμετάδοσης.

5. Πολλαπλή Προστασία Ασφαλής και Αξιόπιστη

Ο βρόχος υιοθετεί σχεδιασμό απομόνωσης με ισχυρή απόδοση κατά των παρεμβολών, διασφαλίζοντας τη σταθερότητα και την αξιοπιστία του συστήματος. Διαθέτει αυτόματη εναλλαγή κύριας/εφεδρικής τροφοδοσίας. Η κύρια τροφοδοσία είναι AC220V και η εφεδρική τροφοδοσία χρησιμοποιεί σφραγισμένες μπαταρίες μολύβδου-οξέος 12V/12AH. Όταν η κύρια τροφοδοσία αποτύχει, εναλλάσσεται αυτόματα στην εφεδρική τροφοδοσία, διασφαλίζοντας συνεχή λειτουργία του συστήματος. Η ολοκληρωμένη ανίχνευση βλαβών περιλαμβάνει βλάβη κύριας τροφοδοσίας, βλάβη εφεδρικής τροφοδοσίας, βλάβη διαύλου και βλάβη συσκευής, εντοπίζοντας και υποδεικνύοντας άμεσα ανωμαλίες.

6. Λειτουργία Δικτύωσης Συγκεντρωτική Παρακολούθηση

Μέσω του διαύλου CAN, μπορεί να δικτυωθεί με πίνακες ελέγχου πυρανίχνευσης JB-TG-TC5000, JB-LT-TC5200 και άλλους για να σχηματίσει ένα σύστημα πυρανίχνευσης και ελέγχου κατάσβεσης αερίου. Η διεπαφή RS485 μπορεί να συνδεθεί με συσκευές γραφικής απεικόνισης στην αίθουσα ελέγχου πυρκαγιάς για απομακρυσμένη συγκεντρωτική παρακολούθηση. Υποστηρίζει λειτουργία δευτερεύουσας μονάδας, διευκολύνοντας την κατασκευή ιεραρχικών δικτύων πυρανίχνευσης σε μεγάλα κτιριακά συγκροτήματα.

7. Προγραμματισμός Επί Τόπου Προσαρμόσιμος

Με ολοκληρωμένη δυνατότητα προγραμματισμού επί τόπου, ο προγραμματισμός λογικής διασύνδεσης και η εισαγωγή κινεζικών σχολίων μπορούν να πραγματοποιηθούν μέσω του πληκτρολογίου του πίνακα ελέγχου ή της σύνδεσης USB με υπολογιστή. Υποστηρίζει τόσο τυπικές μεθόδους προγραμματισμού διασύνδεσης όσο και μεθόδους προγραμματισμού εκτός σύνδεσης. Οι τύποι διασύνδεσης υποστηρίζουν χαρακτήρες μπαλαντέρ, λογική AND/OR, συνθήκες μέτρησης και άλλες σύνθετες λογικές σχέσεις, καλύπτοντας εξατομικευμένες απαιτήσεις διασύνδεσης διαφόρων κτιρίων.

Τεχνικές Προδιαγραφές

Περιγραφή Τερματικού Μπλοκ

Κατανομή Διευθύνσεων Ζώνης Κατάσβεσης Αερίου

Εμπορική Αξία Εφαρμογής

Μείωση Κόστους Συστήματος: Ο ενσωματωμένος σχεδιασμός συναγερμού και κατάσβεσης αερίου εξαλείφει την ανάγκη για επιπλέον ελεγκτές κατάσβεσης αερίου, εξοικονομώντας κόστος προμήθειας εξοπλισμού και χώρο εγκατάστασης.

Βελτίωση Αποδοτικότητας Εγκατάστασης: Η μη πολωμένη διπλή καλωδίωση απλοποιεί τις διαδικασίες καλωδίωσης, μειώνοντας σημαντικά τη δυσκολία εγκατάστασης και το κόστος εργασίας, συντομεύοντας τους κύκλους του έργου.

Διασφάλιση Ασφάλειας σε Κρίσιμες Περιοχές: Η λειτουργία κατάσβεσης αερίου 4 ζωνών είναι κατάλληλη για κέντρα δεδομένων, αρχεία, αίθουσες ακριβών οργάνων και άλλους χώρους που απαιτούν κατάσβεση αερίου, παρέχοντας ακριβή και αξιόπιστο έλεγχο κατάσβεσης πυρκαγιάς.

Βολική Διαχείριση: Μεγάλη έγχρωμη κινεζική οθόνη για διαισθητική λειτουργία. ενσωματωμένος εκτυπωτής για καταγραφή σε πραγματικό χρόνο, διευκολύνοντας τη διαχείριση βάρδιας. πολυεπίπεδη εξουσιοδότηση λειτουργίας αποτρέπει μη εξουσιοδοτημένη λειτουργία.

Ευέλικτη Επέκταση: Ο αρθρωτός σχεδιασμός υποστηρίζει μεταγενέστερη επέκταση. η λειτουργία δικτύωσης επιτρέπει ιεραρχικά δίκτυα πυροπροστασίας, καλύπτοντας απαιτήσεις σταδιακής ανάπτυξης και αναβάθμισης λειτουργιών.

Οδηγίες Εγκατάστασης και Χρήσης

1. Συνθήκες Εγκατάστασης: Θερμοκρασία λειτουργίας 0℃ έως +40℃, σχετική υγρασία ≤95% χωρίς συμπύκνωση, μόνο για εσωτερική χρήση

2. Μέθοδος Εγκατάστασης: Επιτοίχια, διαστάσεις 385mm×134mm×510mm

3. Απαιτήσεις Καλωδίωσης:

   • Δίαυλος: ≥1.0mm² RVS συνεστραμμένο ζεύγος, αντίσταση ≤20Ω

   • Καλώδιο τροφοδοσίας: ≥2.5mm² σύρμα RV

   • Καλώδιο αποκλειστικής γραμμής ελέγχου: ≥1.0mm² σύρμα RV

   • Καλώδιο γείωσης: 4.0mm² χάλκινο σύρμα, αντίσταση γείωσης <4Ω

4. Σημειώσεις Θέσης σε Λειτουργία: Κατά τη θέση σε λειτουργία των λειτουργιών κατάσβεσης αερίου, αποσυνδέστε όλες τις συνδέσεις ηλεκτροβαλβίδων ή ρυθμίστε τη λειτουργία εργασίας σε λειτουργία θέσης σε λειτουργία για να αποφύγετε τυχαία εκκένωση

5. Επίπεδα Λειτουργίας: Επίπεδο 1 (βασική λειτουργία), Επίπεδο 2 (ρυθμίσεις χρήστη), Επίπεδο 3 (ρυθμίσεις συστήματος), αυτόματη έξοδος μετά από 30 δευτερόλεπτα μη λειτουργίας

Προφυλάξεις

• Αυτός ο πίνακας ελέγχου προορίζεται μόνο για εσωτερική χρήση. μην τον εγκαθιστάτε σε υγρά, υψηλής θερμοκρασίας, σκονισμένα ή διαβρωτικά περιβάλλοντα

• Κατά τη θέση σε λειτουργία ή τη συντήρηση των εξαρτημάτων κατάσβεσης αερίου, αποσυνδέστε τις συνδέσεις ηλεκτροβαλβίδων ή ρυθμίστε σε λειτουργία θέσης σε λειτουργία

• Χρησιμοποιείτε πάντα πολύμετρο για να ελέγξετε την ασφάλεια πριν συνδέσετε τα πηνία των ηλεκτροβαλβίδων

• Ο ελεγκτής πρέπει να είναι σωστά γειωμένος για να διασφαλιστεί η ασφάλεια

• Η συντήρηση και η επισκευή πρέπει να πραγματοποιούνται μόνο από εξειδικευμένους τεχνικούς

• Σε περίπτωση συναγερμού, πατήστε πρώτα το κουμπί "Σίγαση", επιβεβαιώστε την κατάσταση της πυρκαγιάς και, στη συνέχεια, χειριστείτε ανάλογα
