Εγχειρίδιο συναγερμού πυρκαγιάς για χρήση σε επικίνδυνες περιοχές

Επισκόπηση του προϊόντος

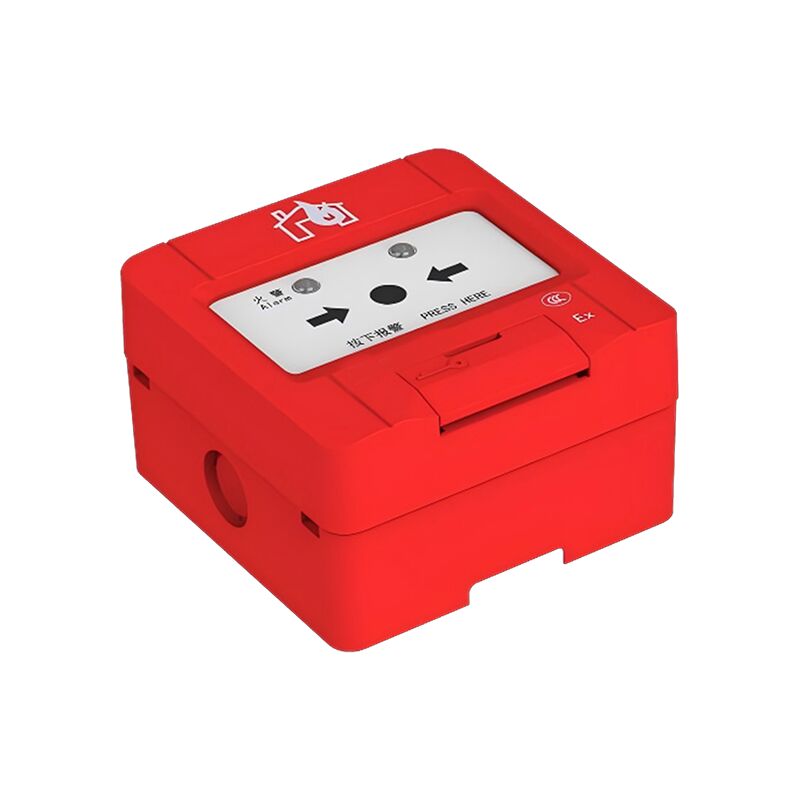

Αυτό...σημείο χειροκίνητης κλήσης πυρκαγιάς ανθεκτικό σε έκρηξηείναιχειροκίνητος σταθμού συναγερμούΜε το πάτημα του πίνακα χειρισμού, στέλνει ένα σήμα πυρκαγιάς στον κινητήρα.Πίνακας ελέγχου συναγερμού πυρκαγιάςΤο προϊόν υιοθετεί εγγενώς ασφαλή κατασκευή ανθεκτικής στην έκρηξη με σήμανση Ex ib IIC T6 Gb, κατάλληλη για επικίνδυνες ζώνες ζώνης 1 και ζώνης 2 που περιέχουν καύσιμα αέρια των κλάσεων IIA, IIB, IIC T1-T6.Κατασκευασμένο με μικροεπεξεργαστή και μη-πολωμένη τεχνολογία δύο λεωφορείων, η απόσταση μετάδοσης μπορεί να φθάσει τα 1000 μέτρα.βενζινάδικα, και παρόμοιες τοποθεσίες.

Χώροι εφαρμογής

Το προϊόν αυτό χρησιμοποιείται ευρέως στους ακόλουθους εμπορικούς και βιομηχανικούς χώρους:

• Πετροχημική βιομηχανία: διυλιστήρια, χημικές εγκαταστάσεις, αποθήκες πετρελαίου, βενζινάδικα, βενζινάδικα

• Εγκαταστάσεις αερίου: Σταθμοί φυσικού αερίου, σταθμοί ΥΦΑ, σταθμοί ρύθμισης πίεσης αερίου

• Βιομηχανικές εγκαταστάσεις: Εργαστήρια χρωματισμού με ψεκασμό, εκτυπωτικά εργοστάσια, εργοστάσια παραγωγής μπαταριών λιθίου

• Αποθήκες επικίνδυνων υλικών: Αποθήκες χημικών προϊόντων, αποθήκες εύφλεκτων υλικών

• Εργαστήρια: Χημικά εργαστήρια, χώροι αποθήκευσης επικίνδυνων υλικών σε ερευνητικά ιδρύματα

• Τομείς εμπορικής στήριξης: υπόγεια χώροι στάθμευσης, θάλαμοι λέβητα, ηλεκτρικά δωμάτια με κίνδυνο καυσίμων αερίων



  Βασικά πλεονεκτήματα

  1. Εσωτερικά ασφαλές πιστοποιημένο για ανθεκτικότητα σε έκρηξη

  Το προϊόν έχει περάσει από αυστηρή επιθεώρηση από το Εθνικό Κέντρο Εποπτείας Ποιότητας και Δοκιμών των Ηλεκτρικών Προϊόντων Αντιεκρήξεων (CQST) με σήμανση Ex ib IIC T6 Gb,κατάλληλο για εκρηκτικά περιβάλλοντα που περιέχουν IIAΗ εγγενώς ασφαλής σχεδίαση απαιτεί σύνδεση με ένα φράγμα ασφαλείας, εξασφαλίζοντας ότι ακόμη και σε περίπτωση βλάβης σε επικίνδυνες περιοχές,δεν θα παράγει σπίθες ή υψηλές θερμοκρασίες επαρκείς για την ανάφλεξη εκρηκτικών αερίων, παρέχοντας αξιόπιστη διασφάλιση ασφάλειας για χώρους υψηλού κινδύνου όπως οι πετροχημικές εγκαταστάσεις.

  2. Ελέγχος μικροεπεξεργαστή Σταθερή απόδοση

  Κατασκευασμένα με υψηλής απόδοσης μικροεπεξεργαστή και τεχνολογία στερέωσης επιφάνειας SMT, τα εξαρτήματα έχουν καλή συνέπεια και υψηλή αξιοπιστία.Οι έξυπνοι αλγόριθμοι προσδιορίζουν με ακρίβεια την κατάσταση ενεργοποίησης του κουμπιούΗ ηλεκτρονική διεύθυνση επιτρέπει τον προγραμματισμό επί τόπου με ειδικό κωδικοποιητή, με εύρος διεύθυνσης 1-200 σημείων,διευκόλυνση της έναρξης λειτουργίας της μηχανικής και της μεταγενέστερης συντήρησης.

  3Μη-πολωμένη δι-αυτοκινητόδρομη επικοινωνία μεγάλων αποστάσεων

  Με την υιοθέτηση της τεχνολογίας μη πόλωσης δύο λεωφορείων, το ρεύμα αναμονής είναι ≤0,3mA και το ρεύμα συναγερμού ≤1mA, επιτυγχάνοντας εξαιρετικά χαμηλή κατανάλωση ενέργειας.στήριξη της κάλυψης μεγάλων βιομηχανικών περιοχώνΟ σχεδιασμός της μη-πολωμένης λεωφορείας εξαλείφει την ανάγκη διάκρισης πολικότητας κατά τη διάρκεια της καλωδίωσης, μειώνοντας σημαντικά τη δυσκολία εγκατάστασης και το κόστος εργασίας.

  4. Εύκολη συντήρηση

  Κατά την εγκατάσταση, απλά εισάγετε το κωδικοποιημένο σώμα στη βάση και το ασφαλίζετε με βίδες αυτο-πατήσεως.Η αποσυναρμολόγηση και η συντήρηση είναι εξίσου απλές και γρήγορεςΟ πίνακας χειρισμού πρέπει να επαναπροσαρμόζεται με ένα ειδικό πλήκτρο μετά την πάθηση του, αποτρέποντας την μη εξουσιοδοτημένη λειτουργία και εξασφαλίζοντας την ασφάλεια της διαχείρισης του συστήματος.

  5. σαφής ένδειξη εύκολη αναγνώριση του καθεστώτος

  Ο πίνακας διαθέτει ένα κόκκινο δείκτη φωτιάς που αναβοσβήνει στιγμιαία σε κανονική κατάσταση παρακολούθησης και γίνεται σταθερό κόκκινο όταν ενεργοποιείται.Ακόμη και σε χαμηλά φωτισμένα βιομηχανικά περιβάλλοντα, η κατάσταση λειτουργίας και η κατάσταση συναγερμού του κουμπιού μπορούν εύκολα να προσδιοριστούν.

  ---

  Οδηγίες ασφαλείας για την προστασία από εκρήξεις

  Το προϊόν αυτό είναι μια εγγενώς ασφαλής συσκευή ανθεκτικότητας σε έκρηξη.

  • Πρέπει να χρησιμοποιείται με φράκτη ασφαλείας που έχει λάβει πιστοποιητικό ανθεκτικότητας σε έκρηξη.

  • Τα θετικά και αρνητικά τερματικά της εισόδου του φραγμού ασφαλείας δεν πρέπει να αντιστρέφονται.

  • Όταν χρησιμοποιούνται πολλαπλά εμπόδια ασφάλειας στο ίδιο κύκλωμα, πρέπει να συνδέονται παράλληλα στο άκρο εισόδου· απαγορεύεται η κασκαδική σύνδεση.

  • Ποτέ μην σκουπίζετε το περίβλημα της συσκευής με ξηρό πανί σε εκρηκτικά περιβάλλοντα

  • Για καθαρισμό, εκτελέστε σε καλά αεριζόμενο χώρο χωρίς διαρροή αερίου και σκουπίστε με ένα στριμωγμένο υγρό πανί

  • Το προϊόν αυτό είναι συσκευή μίας χρήσης· μόλις υποστεί ζημιά, δεν μπορεί να επισκευαστεί.

  ---

  Τεχνικές προδιαγραφές







  Παράμετρος	Προδιαγραφές
  Δραστηριακή τάση	DC 18-28V (μέσω φραγμού ασφαλείας)
  ρεύμα αναμονής	≤ 0,3mA (24V)
  Σύνδρομο συναγερμού	≤1mA (24V)
  Σημείωση ασφαλείας από έκρηξη	Ex ib IIC T6 Gb
  Μέθοδος διευθύνσεως	Ηλεκτρονικός κωδικοποιητής
  Πεδίο διεύθυνσης	1-200
  Φως δείκτη	Αναμονή: αναβοσβήνει στιγμιαία. Ασφάλεια: σταθερό κόκκινο
  Μέθοδος καλωδίωσης	Δύο λεωφορεία, μη πολωμένα
  Απόσταση μετάδοσης	≤ 1000m (διατομή αγωγού ≥1,0mm2)
  Θέρμανση λειτουργίας	-10°C έως +55°C
  Θέρμανση αποθήκευσης	-30°C έως +75°C
  Σχετική υγρασία	≤ 95% (40±2°C)
  Μέγεθος	90 mm × 90 mm × 52 mm
  Βάρος	170 γραμμάρια
  Απόσταση ενσωμάτωσης τρύπας	60 mm (συμβατό με 50 mm)
  Συνιστώμενο σύρμα	RVS 2 × 1,5 mm2 στρεβλωμένο ζεύγος

  ---

  Αξία εμπορικής εφαρμογής

  Διασφάλιση της ασφάλειας σε μέρη υψηλού κινδύνου: Η εγγενώς ασφαλής έκρηξη αδιάβροχη σχεδίαση πληροί τις απαιτήσεις πυρασφάλειας για επικίνδυνες περιοχές όπως οι πετροχημικές και οι εγκαταστάσεις αερίου, αποτρέποντας αποτελεσματικά τους κινδύνους έκρηξης.

  Μειώστε τις απώλειες ψευδών συναγερμών: Η ευφυής αναγνώριση μικροεπεξεργαστή εντοπίζει με ακρίβεια την ενεργοποίηση του κουμπιού, μειώνοντας τις διακοπές παραγωγής και τις περιττές εκκενώσεις που προκαλούνται από ψευδείς συναγερμούς.

  Εξοικονόμησε Κόστος Κατασκευής: Η μη-πολωμένη κατασκευή δύο λεωφορείων απλοποιεί τις διαδικασίες καλωδίωσης, εξοικονομώντας το καλώδιο και το κόστος εργασίας· η ικανότητα επικοινωνίας μεγάλων αποστάσεων μειώνει την ανάγκη για εξοπλισμό ρελέ.

  Αποτελεσματική διαχείριση: Ειδική επαναφορά του κλειδιού αποτρέπει την μη εξουσιοδοτημένη λειτουργία. Η δομή plug-in διευκολύνει τη συντήρηση.

  ---

  Οδηγίες εγκατάστασης και χρήσης

  1. Απαιτήσεις καλωδίωσης: Χρησιμοποιήστε RVS 2×1.5mm2 στρεβλωμένο ζεύγος, αντίσταση βρόχου ≤20Ω

  2. Ρυθμίσεις διεύθυνσης: Γράψτε τον κωδικό διεύθυνσης (1-200) χρησιμοποιώντας έναν ειδικό κωδικοποιητή πριν από την εγκατάσταση

  3. Εγκατάσταση βάσης: Ασφαλίστε τη βάση στον τοίχο χρησιμοποιώντας ένα προενσωματωμένο κουτί ή βρόχους επέκτασης, απόσταση οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπτικής οπ

  4. Μέθοδος καλωδίωσης: Σύνδεση κυκλικής λεωφορείας L1 και L2 με τα τερματικά 1 και 2, χωρίς απαίτηση πολικότητας

  5. Εγκατάσταση σώματος: Μετά την επιθεώρηση της καλωδίωσης, τοποθετήστε το σώμα του κωδικοποιημένου κουμπιού στη βάση και ασφαλίστε το με βίδες αυτοκρότησης

  6. Λειτουργία επαναφοράς: Μετά τον συναγερμό, ο πίνακας χειρισμού πρέπει να επαναπροσαρμόζεται χρησιμοποιώντας το ειδικό πλήκτρο

  ---

  Προφυλάξεις

  • Πρέπει να χρησιμοποιείται με φραγμό ασφαλείας· ποτέ να μην συνδέεται απευθείας με το σύστημα ελέγχου.

  • Η αντιστοίχιση των παραμέτρων φραγμού ασφαλείας πρέπει να ακολουθεί τις αρχές Uo≤Ui, Io≤Ii, Po≤Pi

  • Ποτέ μην αποσυναρμολογείτε ή να σκουπίζετε τη συσκευή σε εκρηκτικά περιβάλλοντα.

  • Το προϊόν αυτό είναι συσκευή μίας χρήσης· μόλις υποστεί ζημιά, δεν μπορεί να επισκευαστεί.

  • Η εγκατάσταση πρέπει να συμμορφώνεται με τους κανονισμούς GB3836.15-2010 και να εκτελείται από επαγγελματίες
