Μεγάλη ταχύτητα διαγώνιας ροής φωτιάς καπνός εξαερισμός ανεμιστήρας 280 °C Βιομηχανική

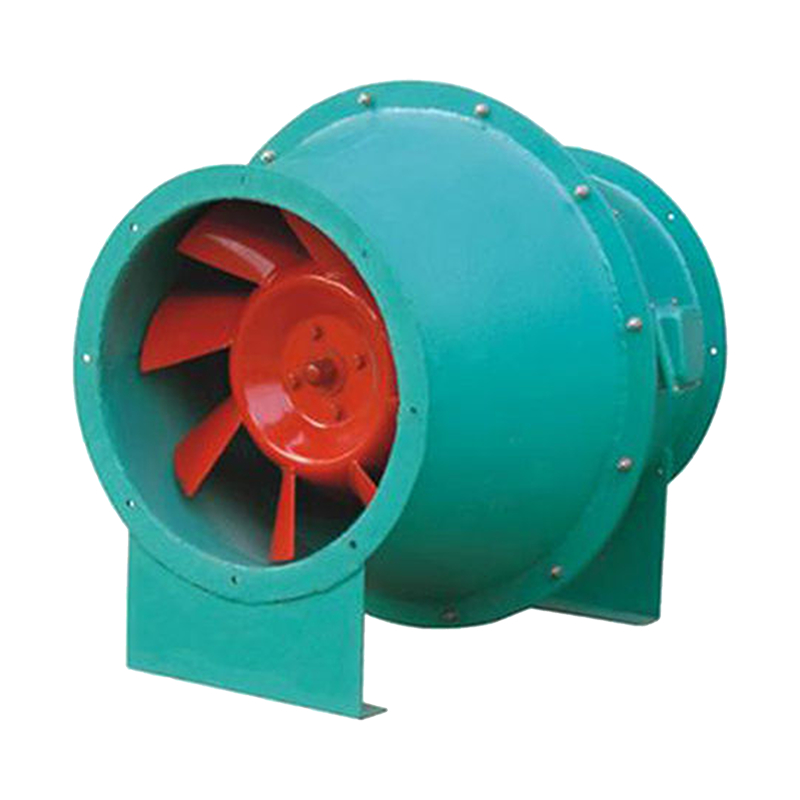

Διαγώνιος ανεμιστήρας εξαγωγής καπνού τύπου SFG

Εισαγωγή προϊόντος:
  Ένας διαγώνιος ανεμιστήρας αποτελείται κυρίως από μια πτερωτή, ένα περίβλημα, έναν συλλέκτη εισόδου, ένα πτερύγιο καθοδήγησης εξόδου και έναν κινητήρα. Γνωστός και ως ανεμιστήρας μικτής ροής, ένας διαγώνιος ανεμιστήρας είναι ένα κράμα μεταξύ αξονικών και φυγόκεντρων ανεμιστήρων. Η πτερωτή ενός διαγώνιου ανεμιστήρα μεταδίδει τόσο φυγόκεντρη όσο και αξονική κίνηση στον αέρα, δημιουργώντας ένα μείγμα αξονικής και φυγόκεντρης κίνησης μέσα στο περίβλημα.

Δομικά χαρακτηριστικά:
1. Δομή σε σχήμα τυμπάνου, χρησιμοποιώντας τη μέθοδο επιτάχυνσης μεσημβρινού και τη θεωρία ροής «σχεδόν τριών διαστάσεων» για το σχεδιασμό, ο ανεμιστήρας μικτής ροής υιοθετεί μια κωνική δομή τροχού. Τα μικρά χαρακτηριστικά εισόδου και εξόδου επιταχύνουν τη ροή του αέρα και έχουν υψηλό συντελεστή πίεσης. Ο συντελεστής πίεσης ανέμου είναι υψηλότερος από αυτόν του αξονικού ανεμιστήρα και ο συντελεστής ροής είναι μεγαλύτερος από αυτόν του φυγόκεντρου ανεμιστήρα.

2. Σχεδιασμός πτερωτής με κλίση 45°, λεπίδες σε σχήμα στριμμένου φτερού, συλλέκτης ή σιγαστήρας τόξου προστίθενται στην είσοδο αέρα, ο όγκος αέρα μπορεί να φτάσει τα 25000m³/h και η πίεση ανέμου υπερβαίνει τα 1000Pa. Σε σύγκριση με τους παραδοσιακούς ανεμιστήρες, εξοικονομεί 30% ενέργεια και μειώνει τον θόρυβο κατά 15 ντεσιμπέλ.

3. Παχύς βραχίονας, ανθεκτικός και ανθεκτικός, δεν παραμορφώνεται εύκολα, μειώνει τους κραδασμούς που δημιουργούνται από τον κινητήρα κατά τη λειτουργία, επιτρέπει στον ανεμιστήρα να συνεχίσει να είναι σταθερός και να μειώνει τον θόρυβο.

4. Ανθεκτικός σε υψηλές θερμοκρασίες χάλκινος κινητήρας, η θερμοκρασία του αερίου μεταφοράς είναι μεταξύ -20℃ και 80℃, 100mg/m³.

Πεδίο εφαρμογής:
Χρησιμοποιείται ευρέως σε έργα εξαερισμού και κλιματισμού αστικών κτιρίων όπως βιομηχανικές και μεταλλευτικές επιχειρήσεις, ξενοδοχεία, γυμναστήρια και εξαερισμό και ανταλλαγή αέρα σε άλλους βιομηχανικούς τομείς. Αντικαταστήστε τους ανεμιστήρες χαμηλής πίεσης, εξοικονομήστε επενδύσεις και αναλογίες, απλοποιήστε το σχεδιασμό και διευκολύνετε την εγκατάσταση.

Πίνακας παραμέτρων και μεγεθών προϊόντος:

Τεχνικές παράμετροι απόδοσης διαγώνιου ανεμιστήρα πυρκαγιάς τύπου SFG Μοντέλο (ΟΧΙ) Ισχύς (KW) Ταχύτητα (r/min) Fχαμηλό (m/h) Πίεση (Pa) 3.0F 0.25 1450 890-2670 184~129 3.5S 0.18 960 935-2807 110~77 3.5F 0.37 1450 1413~4239 250~175 4.0S 0.25 960 1397~4190 143~100 4.0F 0.75 450 2109-6328 328-229 4.5S 0.37 960 1989~5008 182-135 4.5F 1.1 1450 3003-6007 415~317 5.0S 0.75 960 2727-8183 225~157 5.0F 2.2 1450 4120-12360 513~357 6.0S 1.5 960 4713-11784 321~240 6.0F 5.5 1450 7119-21358 739-515 7.0S 3 960 7484-18713 440~328 3.0S 7.5 960 11171-22348 575~440

Διάγραμμα εμφάνισης και διαστάσεων εγκατάστασης διαγώνιου ανεμιστήρα πυρκαγιάς τύπου SFG
Μοντέλο (ΟΧΙ)	φD1	ΦD2	φD3	φD	L1	L2	L3	L4	H	4-0 d1	n- d2
3	300	340	380	500	450	386	250	200	260	4-φ10.5	6-Φ10
3.5	350	400	440	580	520	442	280	230	300	4-φ10.5	8-φ10
4	400	440	480	650	600	506	350	300	340	4-φ12.5	8-φ12
4.5	450	490	530	720	670	580	350	300	370	4-φ12.5	8-φ12
5	500	550	600	800	750	650	500	420	410	4-φ12.5	12-φ12
6	600	650	700	950	900	800	600	520	490	4-φ16.5	12-φ12
7	700	750	800	1100	1100	940	700	620	560	4-Φ16.5	16-φ12
8	800	850	900	1230	1200	1090	800	720	640	4-φ16.5	16-φ12

Συσκευασία και αποστολή:
Συσκευασία προϊόντος:

  Αυτό το προϊόν Smoke Extract Fans είναι προσεκτικά συσκευασμένο για να διασφαλιστεί η ασφαλής παράδοσή του σε εσάς. Κάθε ανεμιστήρας είναι ασφαλώς τυλιγμένος σε προστατευτικό υλικό και τοποθετημένος σε ένα ανθεκτικό χαρτοκιβώτιο για την αποφυγή τυχόν ζημιών κατά την αποστολή.

Αποστολή:

  Προσφέρουμε γρήγορη και αξιόπιστη αποστολή για όλες τις παραγγελίες των Smoke Extract Fans μας. Μόλις επιβεβαιωθεί η παραγγελία σας, η ομάδα μας θα την επεξεργαστεί γρήγορα και θα την αποστείλει έγκαιρα σε εσάς. Θα λάβετε έναν αριθμό παρακολούθησης, ώστε να μπορείτε να παρακολουθείτε την κατάσταση παράδοσης του πακέτου σας.

Συχνές ερωτήσεις:

Ε: Έχετε άλλους τύπους ανεμιστήρων;
A: Έχουμε μια πλήρη γκάμα ανεμιστήρων για προϊόντα πυροπροστασίας, συμπεριλαμβανομένων, ενδεικτικά, αξονικών, διαγώνιων και φυγόκεντρων ανεμιστήρων.

Ε: Μπορείτε να σχεδιάσετε ένα πλήρες σύστημα εξαερισμού για το εργοστάσιό μου;
A: Ναι, παρέχετε το μέγεθος και την περιοχή του εργοστασίου και θα έχουμε επαγγελματίες σχεδιαστές για να σας παρέχουν εξαιρετικές συμβουλές.

Ε: Μπορείτε να κάνετε OEM και να δημιουργήσετε τη δική μας μάρκα;
A: Ναι, μπορούμε να παρέχουμε υπηρεσίες OEM και ODM και μπορείτε επίσης να δημιουργήσετε τη δική σας μάρκα στο προϊόν.

Ε: Μπορείτε να παράγετε ανεμιστήρες με συγκεκριμένη εμφάνιση, λεπίδες και ψεκασμό;
A: Ναι, είμαστε και κατασκευαστής και εμπορική εταιρεία. Έχουμε το δικό μας εργοστάσιο και καλωσορίζουμε τη διαβούλευσή σας.
